1. Production d'une tension alternative
2. Les transformateurs
3. Le redresseur
3.1 Redressement avec une diode 3.2 Redressement avec un Pont de diodes 3.3 Redressement avec un pont de diodes et un condensateur

1. Production d'une tension alternative:

  • Le mouvement d'un aimant à proximité de la face d'une bobine engendre facilement une tension alternative aux bornes de la bobine.
expériences
on avance le pôle nord on recule le pôle nord on avance le pôle sud on recule le pôle sudanimationanimation

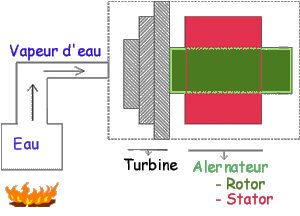

schéma principe centrale thermique

2.Les transformateurs :

Les tensions utilisées par les appareils ne sont pas toujours les mêmes. Pour les modifier en valeur, on utilise un transformateur.

symbole numéro un: symbole du transformateur symbole numéro deux: symbole du tranformateur

Attention

résumons: le rôle d'un transformateur est de modifier (abaisser ou élever) la valeur d'une tension alternative(Umax) sans en changer sa période (T) et donc sa fréquence (f)

courbes entrée-sortie d'un transformateur courbes entrée-sortie d'un transformateur
Abaisseur de tension

Élévateur de tension

exemples:
  1. lampes halogènes
  2. transport EDF (avant utilisation)
exemples:
  1. transformateur T.V
  2. transport EDF (sortie centrales)

cas particulier: le transformateur d'isolement.

Les transformateurs d'isolement comportent deux bobines identiques au primaire et au secondaire(même nombre de spires, même diamètre de fil). Il ne modifie pas la valeur de la tension mais permet d'accroître la sécurité car les deux circuits (commande et commandé) sont indépendants. Le transformateur supprime toute connexion entre le secteur et le circuit d'utilisation.



3. Le redresseur

Un redresseur permet d'obtenir une tension pratiquement continue à partir d'une tension alternative. Il permet d'utiliser la tension du secteur pour alimenter un appareil qui fonctionne sous une tension continue.

schéma électrique courbe sortie d'une diode
3.1 Redressement avec une diode:la diode ne laisse passer le courant que dans un seul sens. La partie tronquée est inutilisée; elle est transformée sous forme de chaleur.

redressement simple alternance

exemple: chargeur d'accumulateurs ("piles rechargeables").








schéma électrique avec pont de diodes courbe sortie pont de diodes

3.2 Redressement avec un Pont de diodes: 4 diodes Les alternances négatives sont remplacées par des alternances positives: la tension varie périodiquement mais elle n'est jamais négative.

redressement double alternance

exemple: adaptateur pour aspirateur de table.







schéma électrique avec redresseur complet courbe sortie condensateur

3.3 Redressement avec un pont de diodes et un condensateur :le condensateur produit une atténuation des ondulations. La tension est équivalente à une tension continue.

Tension "lissée"

exemple: adaptateur consoles de jeux
